 NICHT MEHR LIEFERBAR, WIRD ERSETZT

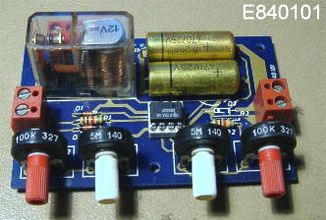

Zeit- und Intervallschalter        BN: E840101  Preis: 12,50 €
Diese elektronik kann zweierlei:
Als Intervallschalter läuft sie beständig (multivibrator), wobei anzugszeit und pause des relais getrennt voneinander einstellbar sind (mit grob- und fein- regelung).
Beim Zeitschalter wird durch einen externen impuls (z.b. taster) die anzugszeit des relais nur einmal ausgelöst (monoflop), danach ruht die schaltung wieder (z.b. fotobelichtung u.ä.) Max. zeit ca. 20 min.
Platine: 80 x 50 mm (4), Betriebsspannung: 6V / 12V DC (bitte angeben)

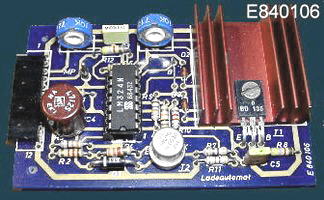

Ladekanal              BN: E 840106   Preis: 10,- €

Dieser bausatz ist ein teil des ladegerätes, zu dem max. 4 solcher kanäle gehören können. Dazu wird eine grundplatine (busplatine) benötigt (siehe unten). Die elektronik ist auf spannung und strom eines akkus oder akku-paketes einzustellen. Es wird automatisch geladen und überwacht. Ab ca. 75 % füllstand wird in schüben geladen, die sich weiter verkürzen - der akku wird nicht überladen ! Eine - besonders bei modellbauern - seit jahren bewährte elektronik !

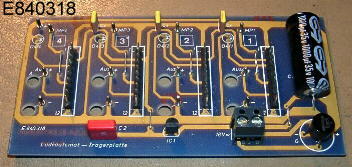

Busplatine     BN: E840318      Preis:  6,90 €

Nebenstehend ist die trägerplatine zum ladegerät gezeigt. Sie wird fest in das gehäuse eingebaut, buchsen und LED’s werden direkt angelötet. Die ladekanäle werden auf die nagelreihen aufgesteckt und arbeiten unabhängig voneinander an einem trafo.
Gehäuse mit trafo, passender frontplatte etc. im vorigen kapitel “Modellbau”

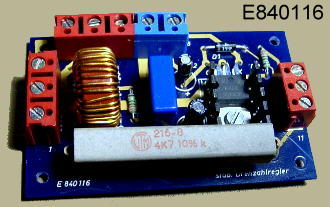

Drehzahlregler       BN: E840116   Preis:  12,50 €

Dieser regler ist kein einfacher dimmer, der nur die phase anschneidet. Er fühlt die unterschiedliche belastung (z.b. der bohrmaschine) und verstellt entsprechend den zündwinkel, so dass die drehzahl möglichst gleichbleibt. Das kann ein dimmer nicht, der nur einen manuell eingestellten zündwinkel hat, wobei je nach belastung der motor “in die knie” geht. Wegen erwärmung des widerstandes etwas luftig montieren. Platine: 80 x 50 mm (4), wird an 230V AC betrieben. Umschaltbar von regelung (bis 50%) auf volllast, da eine regelung ja nur bei langsameren drehzahlen sinn macht. Nominell max. 1200 W.

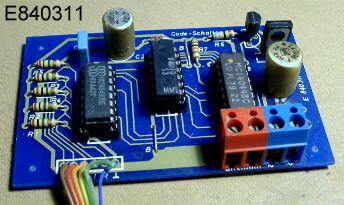

Geheimschalter   BN: E840311  Preis: 10,-€

Aus beliebig vielen ziffern müssen 4 richtige gewählt werden - und dies in der richtigen reihenfolge ! Bei einer falschen ziffer löscht die elektronik auch alle zufällig gefundenen richtigen, und zwar völlig geräuschlos und von außen nicht kontrollierbar.  Die eingänge sind TAP-fähig, es reichen stecknadelköpfe als tastatur. Die schaltung arbeitet an gleich- und wechselspannung, sie ist geeignet für den summer an der haustür wie auch für geheimschatullen, schränke, türen, geräte usw.
Platine : 80 x 50 mm (4). UB = 6...12V AC/DC

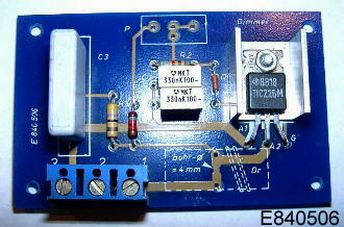

Dimmer           BN :  E840506   Preis :  10,- €

Dieser dimmer ist gut geeignet für die regelung gleichbleibender lasten wie lüfter (allstrommotor) und besonders ohmschen lasten (z.b. glühlampen). Seine funktion beruht auf dem phasenanschnitt, wobei über ein R/C-glied jeder phase ein teil abgeschnitten wird, der auch kostenmäßig nicht zu buche schlägt (anders bei einem vorwiderstand).Platine: 80 x 50 mm (4). Die schaltung wird direkt an 230V ~ betrieben.

 NICHT MEHR LIEFERBAR

Telefonband       BN : E841123   Preis : 9,50€

Eine schaltung mit pfiff : wird der telefonhörer abgehoben, so erfolgt die lückenlose aufzeich- nung des gesprächs auf einem angeschlossenen tonband. Die platine ist klein und kann direkt in einen kassettenrekorder eingebaut werden. Die stromversorgung erfolgt vom rekor- der, deshalb bitte die betriebsspannung angeben (6V / 12V). Der rekorder wird getrennt vom telefon geschaltet, ein mitschneiden des gesprächs ist deshalb nicht feststellbar, weil keine stör- oder schaltgeräusche geräusche entstehen. Platine : 40 x 25 mm (8).

Nebelhorn               BN : 840519  Preis: 6,50 €

Kleiner signalgeber mit großer leistung ! Frequenz wird mit trimmer eingestellt. Bestens für medellbau geeignet, der verbrauch beträgt nur 35 mA. Lautsprecher oder gar druckkammer -systeme (4...20 R) können angesteuert werden. T2 muss beim einsatz von druckkammer-systemen gekühlt werden, sonst nimmt er sich für immer hitzefrei... Platine: 40 x 25 mm (8), UB = 6...12V

Logiktester  BN: E810830    Preis:  10,- €

Dieser tester kann alle logikfamilien (5...15V) testen, weil er sich automatisch auf die externe spannung einstellt; außerdem hat er speicherverhalten, d.h. der letzte pegel bleibt angezeigt. Die LED’s leuchten stets gleichhell. Bausatz incl. spezialgehäuse wie abgebildet.

Netzteil   BN: E 810509   Preis:  12,50 €

Dies ist das bewährte netzteil 30V / 3A. Der strom ist mit poti begrenzbar und die schaltung kurzschlussfest. Für ausreichende kühlung des exter- nen transistors ist je nach verlustleistung zu sorgen. Die elektronik ist für vierleitertechnik ausgelegt und kompensiert über mögliche rückführungen den spannungsabfall auf den leitungen.
Platine: 100 x 80 mm (2). Das gehäuse ELSA 2020 besitzt eine passende aufnahme sowie eine für diese verwendung vorbereitete rückwand als kühlkörper, der nur gesteckt wird (kein verschrauben / superschnell- montage)

Nicht mehr lieferbar, wird ersetzt und digitalisiert (etwa ab Nov.  2009)

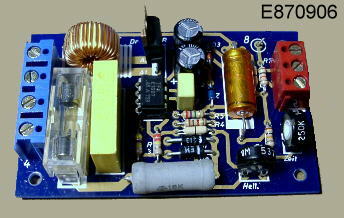

Automatikdimmer BN E870906 Preis: 19,90 €

Durch das plötzliche ein- und ausschalten des lichts erschrecken sich die tiere in aquarien, vogelvolieren usw. so sehr , dass einige an dem stress sterben (herzschlag). Diese automatik lässt bis zu ca. 30 min. die sonne auf- und untergehen, nachdem sie einen impuls erhalten hat (z.b. von hand). Helligkeit und zeit sind stufenlos regelbar. Betrieb direkt an 230V ~ , kein netzteil erforderlich. Nur für ohmsche last (glühbirnen), nicht für röhren.
Die elektronik ist aber auch als einschlafhilfe für kinder einsetzbar und mindert die dunkelangst.

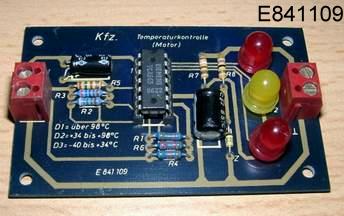

Temp.-kontrolle    BN : E841109 Preis: 8,50€

Speziell für kraftfahrzeuge mit wasserkühlung ausgelegt, aber auch für andere zwecke einsetzbar. Durch LED’s werden die drei temperatur- bereiche eindeutig angezeigt: 34oC < T < 98oC, das sind die bereiche der kühlwassertemperatur vom auto. Durch austauschen der festwiderstände können die bereiche verändert werden. Statt der LED’s können auch relais eingesetzt und damit schaltvorgänge erzeugt werden.

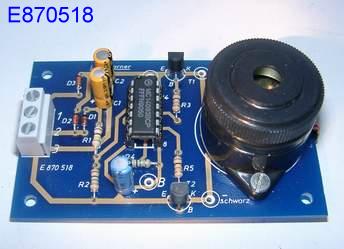

Lichtwarner            BN : E870518   Preis : 10,- €

Verlässt man das fahrzeug bei eingeschaltetem licht und ausgeschaltetem motor, dann ertönt ein durchdringender ton und mahnt den energievergeuder... Ein sehr nützlicher helfer - das weiß jeder, der sein fahrzeug einmal mit leerer batterie vorgefunden hat.-
Platine : 80 x 50 mm (4), UB = 12V oder 6V, bitte angeben !

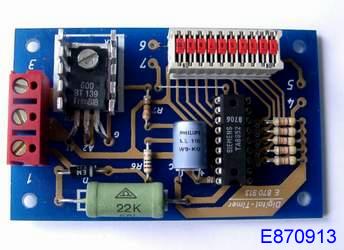

Digital-Timer BN : E870913 Preis: 10,- €

Dieser zeitschalter arbeitet digital, damit ist die zeit exakt eingestellt - endlich kein potistudium mehr ...
Der ablaufende grundtakt wird multipliziert und kann von einzelnen se- kunden bis zu minuten gewählt werden. Als zeitbasis wird die netzfrequenz (50Hz) verwendet, davon weicht die schaltung nach 31 stunden höchstens 40 ms ab ! Nur für ohmsche lasten (z.b. haus- beleuchtung). Keine beson- dere stromversorgung, läuft direkt am netz. Platine: 80 x 50 mm (4).

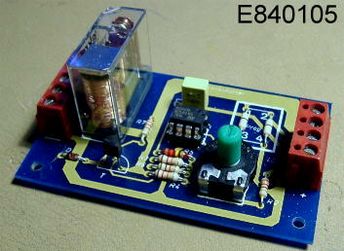

Lichtschalter BN : E840105   Preis : 10,-€

Ein dämmerungsschalter für beide richtungen !
Hellschaltung bedeutet, dass es aus der dunkelheit kommend über eine bestimmte grenze heller wird, an der das relais anzieht (also tags eingeschaltet).
Dunkelschaltung heißt dagegen, dass es aus der helligkeit kommend unter eine untere grenze dunkelt, an der der schaltvorgang erfolgt (also nachts eingeschaltet).
Beide funktionen sind mit brücken auf dem programmierfeld einstellbar. Die empfindlichkeit bzw. der schaltpunkt wird zuletzt mit einem trimmer eingestellt. Platine: 80 x 50 mm (4) U
B = 12V

Spannungswächter BN: E841030  Preis: 5,20€

Er ist der kleinste und pfiffigste, der selbständig die spannung überwacht. So würde beim auto während des anlassens die LED anzeigen, dass es zeit wird, den akku zu laden ! Eine einfache und doch zuverlässige schaltung. Test unter last.  Platine: 40 x 25 mm (8)

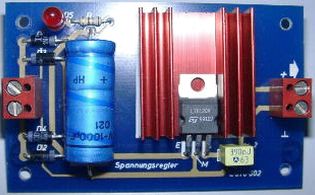

Stab. spannungsquelle
BN: E870602  Preis: 10,- €

Ein auf die üblichen spannungen leicht umrüstbarer bausatz. Entsprechen- den IC einsetzen - fertig. Dazu den Vorwiderstand der LED nicht vergessen. Maximaler Ausgangsstrom 1 A (dauer), 1,5A (kurzzeitig). Verfügbare spannungen: 5,6,8,10,12,15,18,24 V DC. (Bitte angeben !)
Platine : 80 x 50 mm (4). Die eingangsspannung muss mind.  3 V über der gewünschten ausgangsspannung liegen. Liegt sie noch höher, wird der IC bei wachsender stromentnahme zunehmend heißer !

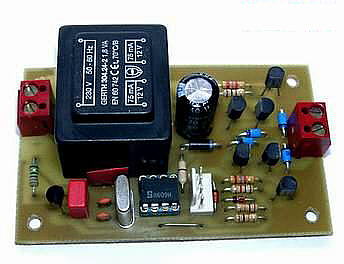

Zentral-Uhr             BN: E031116    Preis: 21,50 €

Eine von “Eisenbahnern” gesuchte schaltung für bahnhofsuhren, die nur mit einem schrittmagneten als tochteruhr ausgerüstet sind. Die steuerung erfolgt durch einen mikrokontroller. Mit befehlseingabe zum stellen der uhr über externe taster. Für uhren im 12V-betrieb (interne umsetzung auf 5V). Die tochteruhren können wahlweise auf 24V oder 12V eingestellt werden, indem brücken umgesetzt werden. Eine anleitung dazu ist auf den uhren meist angebracht.


  Nicht mehr lieferbar

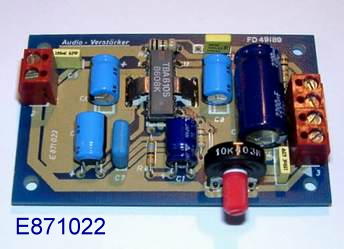

Verstärker 5 (7) Watt     BN:  E871022   Preis:  10,- €

Etwas für das Ohr ! Eine endstufe mit TBA 810 S. Betriebsspannung max. 20V, kühlfahnen werden in die platine eingelötet. Es können zusätzliche fahnen mit beigelötet werden. Dann können max. 7W abgeholt werden. Gute brummsiebung. Überall dort einsetzbar, wo mal eben in etwas hineingehört werden soll... Mit lautstärkeregelung.

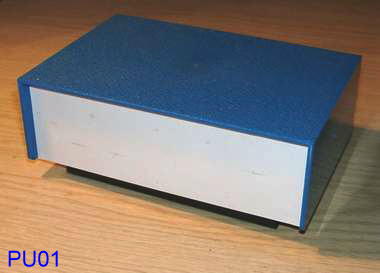

Gehäuse                      BN : PU01       Preis : 8,50 €

Plastikgehäuse, passend zu den bausätzen, für platinen der größe 4 sind passende dome mittig vorhanden.
Abm.: 174 x 115 x 55 mm (front x tiefe x höhe), farben : blau und schwarz, unterteil jeweils weiß.

  Hast du ein rezept für Pustekuchen ?

Gango             BN : E050215   Preis : 25,- €

Ganganzeige für krafträder. Die unter der anzeige befindliche elek- tronik wandelt den 3-bit code vom schalter um (BMW). Der schalter wird zentral an masse gelegt (0 Volt). Betrieb mit 12V.
Runde platine mit
Æ 45 mm, höhe über alles : 18 mm. Stromver- brauch max. bei 50 mA. Ziffernfarbe auf wunsch auch in gelb oder grün. Ziffernhöhe 25 mm.
Passend für ein normgehäuse (
Æ 52 mm).
Dieses gehäuse ist nicht im bausatz enthalten.

Siehe auch Fertigelektronik

Zur komplettierung fehlen noch das gehäuse sowie eine rote filter- scheibe für die frontabdeckung.
(Wird evtl. später angeboten.)

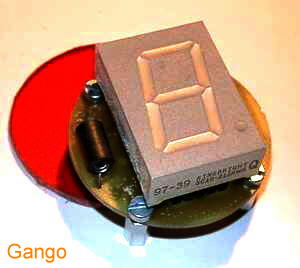

Hier ein bild des fertig montierten Gangos.

Haben Sie ein besonderes problem, das Sie mit einer elektronik lösen möchten oder von dem Sie glauben, dass es mit einer elektronik lösbar ist ?

Schildern Sie mir das problem per email - ich melde mich !
